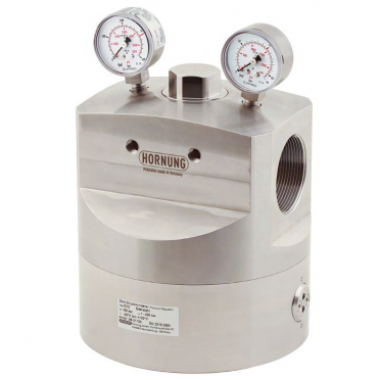

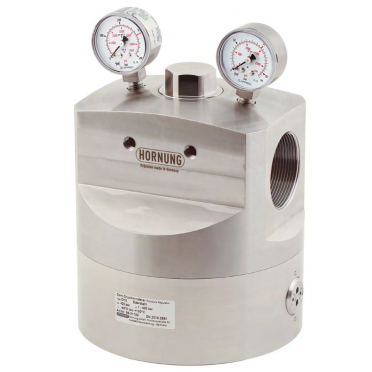

DOM DH2 Reduktor sieciowy
Reduktory ciśnienia typu DOM charakteryzują się wysoką dokładnością sterowania i przepustowością. Reduktor działa na zasadzie równowagi ciśnienia między ciśnieniem DOM a ciśnieniem wylotowym. Odciążony stożek zaworu zapewnia wysoki stopień niezależności od wahań ciśnienia wlotowego. Jeżeli reduktor typu DOM jest używany do regulacji ciśnienia gazów, można to uzyskać od strony ciśnienia wejściowego za pomocą zaworów iglicowych. Aby wyregulować ciśnienie cieczy, kopuła jest wypełniana zewnętrznie sprężonym powietrzem lub azotem za pomocą pilotowego reduktora ciśnienia.
DANE TECHNICZNE:
- Obudowa: mosiądz lub stal nierdzewna
- Gniazdo zaworu: Ø 26
- Cv: 13,7
- Uszczelnienie gniazda:PCTFE
- Membrana: EPDM / FKM
- Ciśnienie wejściowe: maks.420 bar
- Zakresy regulacji: 1,0 – 400 bar
- Temperatura pracy: od -40 °C do + 150 °C
- Wymiary: Ø 177 x 228 mm
- Waga: 27,2 kg
- Połączenia:
Wejście / wyjście G1” lub NPT 1”
Manometr NPT 1/4 ”
APLIKACJE:
- Reduktor typu DOM jest stosowany jako reduktor sieciowy. Ma szeroki zakres ciśnienia wylotowego, ale bez wymiany części zamiennych.
- W zależności od użytych materiałów ten reduktor ciśnienia może być stosowany do różnych gazów i cieczy.
- Pilnie zalecamy aby ten reduktor ciśnienia posiadał dokładny filtr o maks. wartości 40 μ. Kolejne elementy konstrukcyjne i instalacyjne należy zabezpieczyć osobnymi zaworami bezpieczeństwa.
WYKONANIE:
Jeśli ciśnienie wylotowe ma być regulowane precyzyjnie lub zmieniane z odległości, wówczas zalecane jest zastosowanie dodatkowego reduktora sterującego. Połączony jest on z kopułą reduktora ciśnienia w miejscu korka gwintowanego. W przypadku zastosowań z pilotowymi reduktorami ciśnienia zobacz karty danych naszych reduktorów P.I.D. ze zintegrowanym pilotem. Przy nieznacznym uchodzeniu medium kontrolnego do sieci gazu procesowego, medium kontrolne jest stale uzupełniane. W rezultacie uzyskuje się stałe ciśnienie w obszarze kopuły reduktora ciśnienia, nawet przy wahaniach temperatury i zmianach przepływu.
DANE DO ZAMÓWIENIA:
| Materiał: |
Membrana: |
Manometr: |
Opcje przyłączy we/wy: |
| 1 = mosiądz | 1 = EPDM | 0 = bez manometrów | 0 = G2 Gwint wewnętrzny |
| 2 = stal szlachetna | 2 = Viton | 1 = z 2 manometrami |
| 44 | 1 | 3 | 1 | 1 | |
| Typ | Materiał | Membrana | Manometr | Przyłącze | Rodzaj gazu |
WYPOSAŻENIE DODATKOWE:
5. Pilot reduktora ciśnieniowego, przyłącza kołnierzowe
7. Manometry, połączenia śrubowe i akcesoria
8. Filtr F1, zawory bezpieczeństwa na zapytanie
