HP450 Punkt poboru

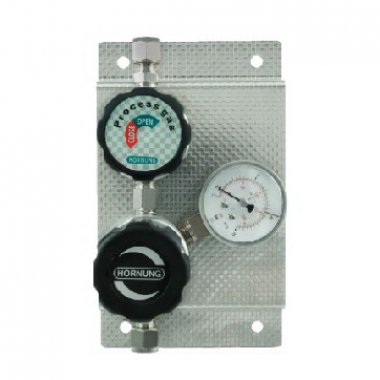

Punkt poboru HP450 jest wykonany ze stali szlachetnej 1.4404 i montuje się go na konsoli ściennej w laboratorium. Służy on jako drugi stopień, który redukuje ciśnienie do roboczego. Standardowo składa się z zaworu odcinającego membranowego i reduktora jednostopniowego z manometrami. Na jednej konsoli można zamontować od 1 do 5 punktów poboru.
DANE TECHNICZNE:
- Materiał: mosiądz lub stal nierdzewna
- Uszczelnienie: PCTFE
- Membrana: stal nierdzewna 1.4435
- Nieszczelność: 10-8 mbar l/s
- Czystość gazu: do 6,0
- Ciśnienie wejściowe: maks. 40 bar
- Zakresy regulacji: 0,1 – 1 bar; 0,1 – 3 bar; 1 – 6 bar; 1 – 12 bar;
- Temperatura pracy: od -20 ° C do + 70 ° C
- Waga: 3050 g
- Połączenie wlot/wylot: NPT 1/4” f
ZASTOSOWANIA:
Reduktor może być zastosowany do wszystkich rodzajów gazów ze szczególnym uwzględnieniem gazów o czystości aż do 6.0 i jest urządzeniem bardzo szczelnym, gwarantującym pewność i stabilność procesu.
W zestawie występuje:
- reduktor ciśnienia punktu poboru z manometrem wyjściowym,
- zawór odcinający na wejściu,
- konsola przyścienna z elementami montażowymi (dla acetylenu zgodnie z normą DIN)
- bez połączeń śrubowych
DANE DO ZAMÓWIENIA:
| Materiał: |
Ilość punktów poboru: |
Ciśnienie pracy: |
Opcje przyłącza wyjściowego: |
| 1 = stal szlachetna |
1 = 1 punkt |
1 = 170 mbar |
1 = ¼” NPT gwint wewnętrzny |
| 2 = mosiądz | 2 = 2 punkty | 2 = 350 mbar | 2 = KLR 6 mm |
| 3 = 3 punkty | 3 = 500 mbar | ||
| 4 = 4 punkty | 4 = 700 mbar | ||
| 5 = 5 punktów | 5 = 2,1 bar | ||
| 6 = 4,2 bar | |||
| 7 = 7,0 bar |
| HP450 | 1 | 2 | 3 | 1 | |
| Typ | Materiał | Ilość punktów | Ciśnienie | Opcje | Rodzaj gazu |
WYPOSAŻENIE DODATKOWE:
patrz pełny rozdział katalogu
5. zawór odcinający membranowy i zawór dozujący
Dostępne są wersje od 1 do 5 – punktów, (szkic poniżej przedstawia wersję 5 punktową)
